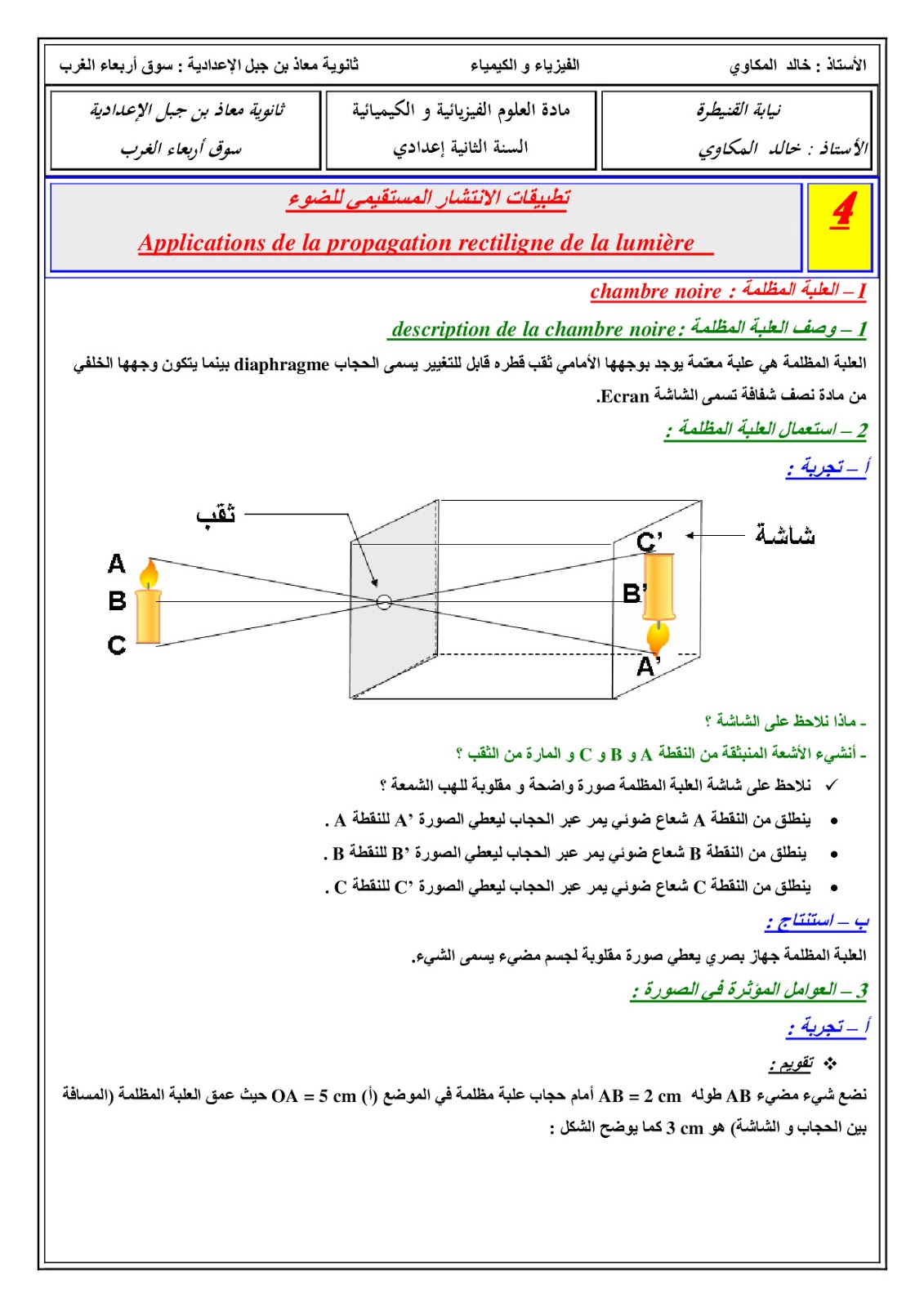

العلبة المظلمة : هي علبة معتمة يوجد بوجهها الأمامي ثقب قطره قابل للتغيير يسمى الحجاب ، بينما يتكون وجهها الخلفي من مادة نصف شفافة تسمى الشاشة
ملاحظة:
نلاحظ أن العلبة المظلمة تعطي على الشاشة صورة مقلوبة (’A’B) للشيء (AB)، وللحصول على هذه الصورة هندسيا نرسم الشعاعين الواردين من النقطتين A و B والذين يتقاطعان عند ثقب الحجاب ، فنحصل على النقطتين المرافقتين ’A و ’B
استنتاج:
العوامل المؤثرة في الصورة هي:
 |
| الصورة المحصل عليها بواسطة العلبة المظلمة |
ملاحظة:
نلاحظ أن العلبة المظلمة تعطي على الشاشة صورة مقلوبة (’A’B) للشيء (AB)، وللحصول على هذه الصورة هندسيا نرسم الشعاعين الواردين من النقطتين A و B والذين يتقاطعان عند ثقب الحجاب ، فنحصل على النقطتين المرافقتين ’A و ’B
استنتاج:
العوامل المؤثرة في الصورة هي:
- المسافة بين الحجاب و الشمعة : كلما قصرت هذه المسافة كلما كانت الصورة كبيرة مع بقائها واضحة ومقلوبة.
- المسافة بين الحجاب و الشاشة : كلما زادت هذه المسافة كلما كبرت الصورة مع بقائها واضحة ومقلوبة.
- قطرالحجاب : كلما كان هذا القطر كبيرا، تكون الصورة أكثر إضاءة ، لكن أقل وضوحا .
